Detailní popis produktu

SPECIFIKACE:

• Vodoměrná šachta je tepelně izolovaná
• Extrémně lehká a velmi odolná konstrukce
• Zesílený nosník pro upevnění konzoly vodoměru
• Speciální provedení pro bezproblémový přístup k odečtu vodoměru

SET OBSAHUJE:

• tělo šachty o výšce 1200 mm a šířce 400 mm
• PP kryt třídy A15 se zatížením do 1,5 tuny (norma EN124)
• vnější krytí z polystyrenu EPS 100 o tloušťce 50 mm a výšce 1000 mm
• vnitřní polystyrenová zátka vysoká 250 mm
• držák vodoměru
• Prohlášení o shodě
• montážní návod

Výhody:

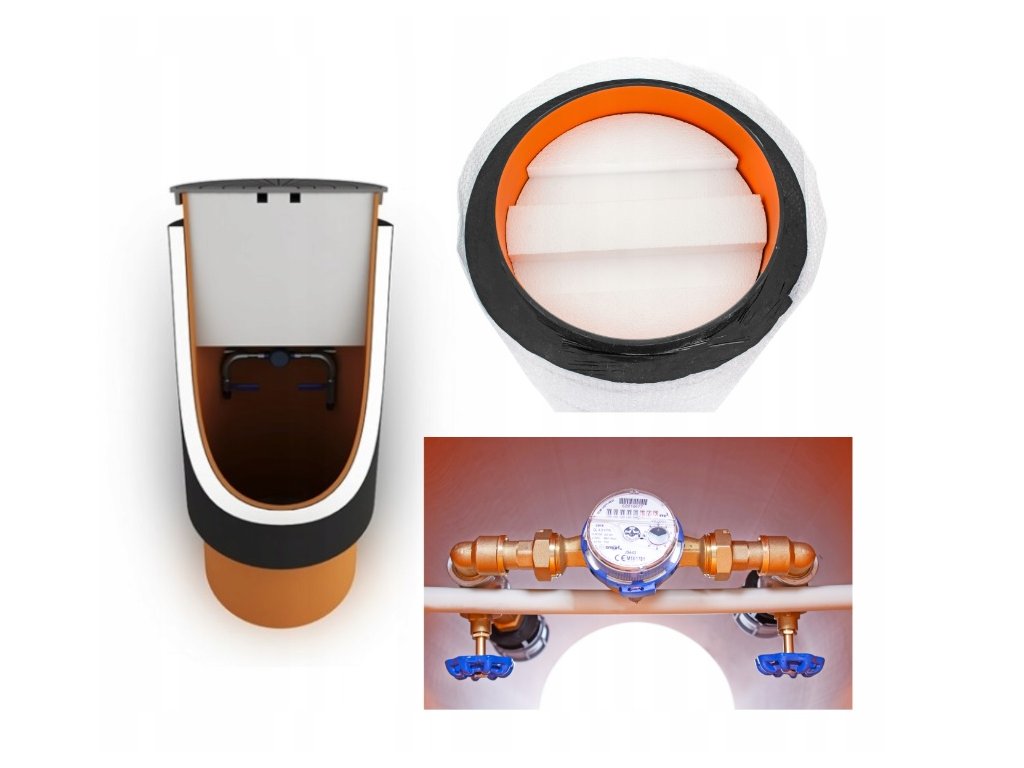

• Hlavní výhodou Malé vodoměrné šachty ECO je její bezedná konstrukce. To umožňuje využití geotermálního tepla země, které při izolaci krytu a těla šachty umožňuje udržovat kladnou teplotu na vodoměru bez obav ze zamrznutí až při teplotách -35˚C.
• Další výhodou absence dna je možnost zapuštění šachty v oblastech s vysokou hladinou podzemní vody bez obav ze vztlaku.
• Vodoměr je namontován cca 30 cm od krytu - to umožňuje odečítat údaje z úrovně terénu, aniž byste museli vstupovat do šachty.

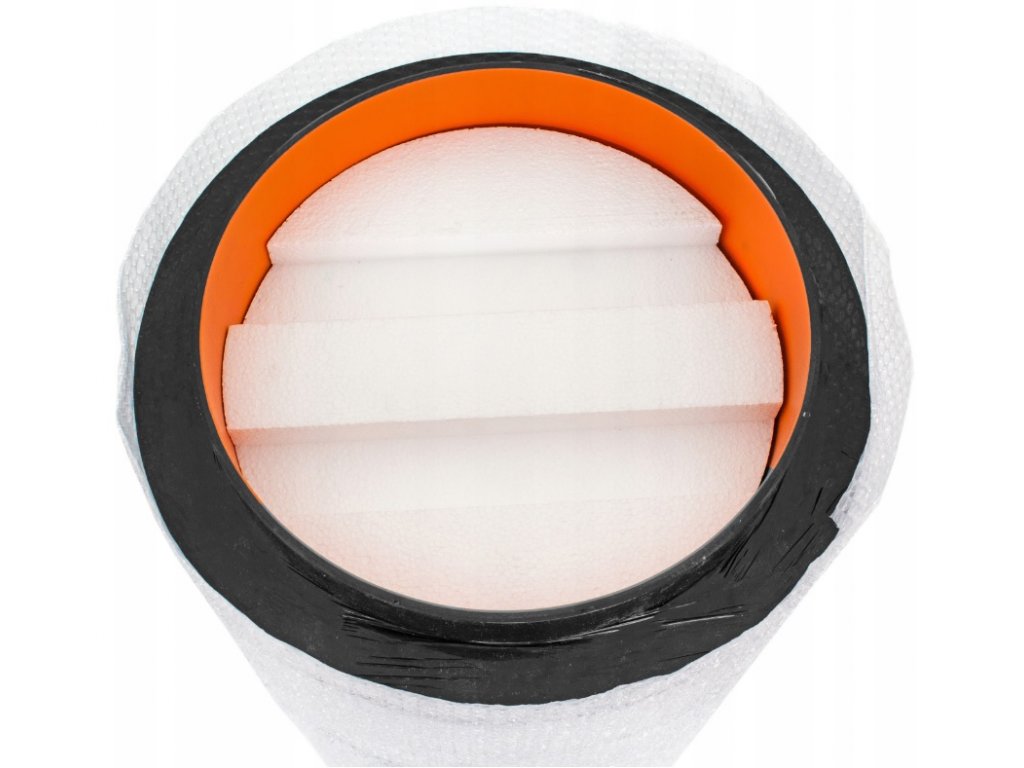

  Vnější izolace je z polystyrenu tloušťky 50 mm, která je pokryta ochrannou vrstvou z polyetylenové fólie. Vnitřní polystyrenové víčko chránící vodoměr shora má výšku 250mm.
• Zajištění poklopu šrouby pro ochranu přístupu a zabránění volnému odjímají poklopu

Montáž:

• Vykopejte stavební jámu. Jámu zvětšete proti rozměrům šachty o 200 mm z každé strany.
• Na dno jámy připravte vodorovný zhutněný štěrko-pískový podsyp síly 15cm.

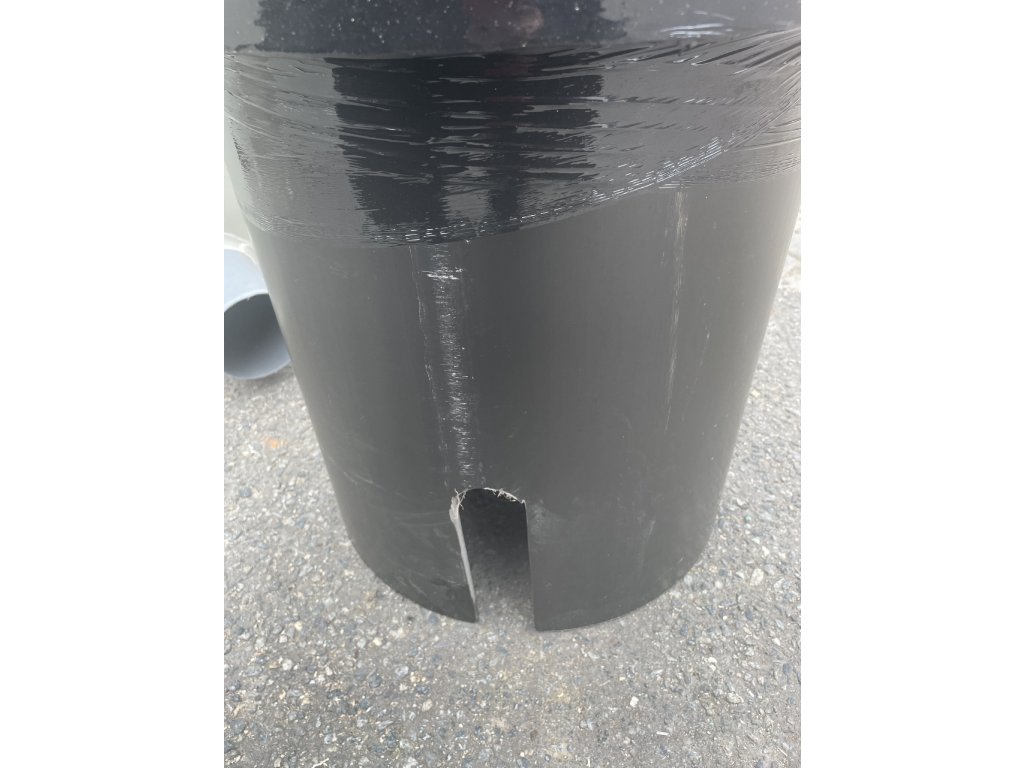

• Šachtu spusťte do výkopu tak, aby potrubí z obou stran vedlo připravenými zářezy a výškově aby potrubí dosahovalo alespoň k podpěře vodoměru uvnitř šachty.
• Šachtu vyrovnejte dle vodováhy a obsypávejte pískem nebo prosívkou. Zásyp ručně hutněte po vrstvách cca 20cm. Zásyp tímto způsobem proveďte až těsně pod víko šachty. V případě požadavku na pojízdnost můžete šachtu obdobným způsobem obsypávat suchým betonem.
• Vodoměr uvnitř šachty můžete připojit před obsypem i po obsypání.

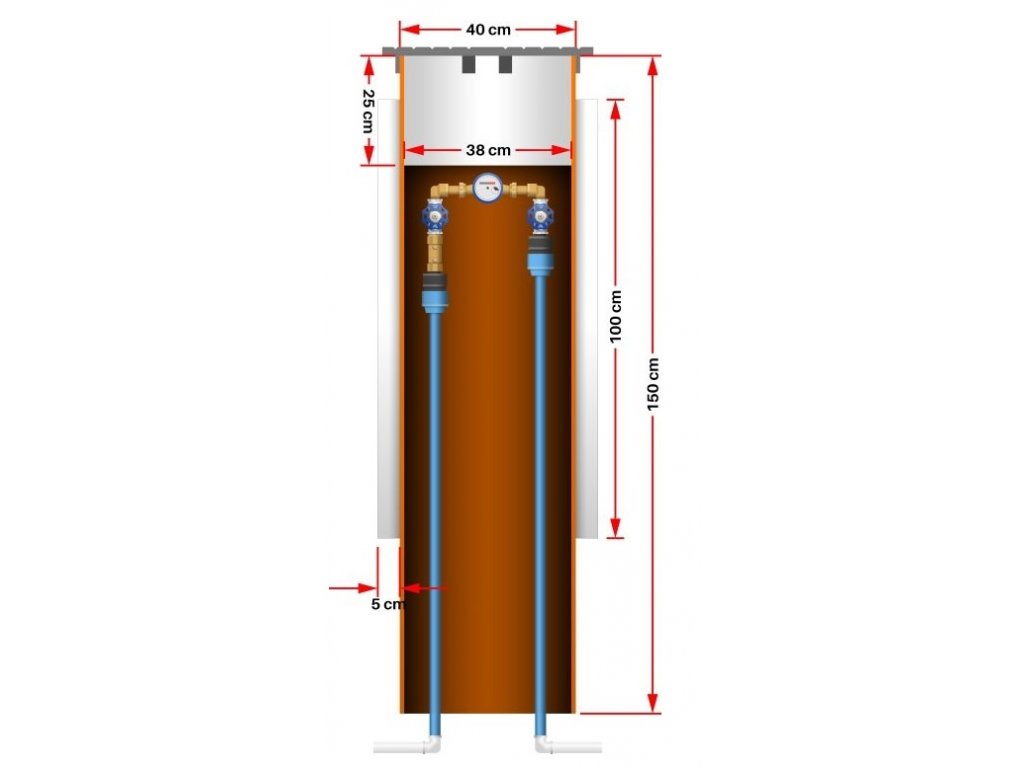

TIP: Pokud máte dostatečně dlouhé přívodní potrubí, u dna šachty je doporučujeme pouze ohnout nahoru a připojit tak, jak vidíte na ilustračním obrázku. Vyhnete se tím použití kolen nebo spojek u dna šachty, kde je téměř nemožná jejích výměna bez demontáže šachty.

ECO šachta - montážní návod
