Regulovaný odtok k nádržím

Detailní popis produktu

Regulovaný odtok k retenčním nádržím - retenční ventil

Souprava výrobků pro zajištění dodatečné či realizační instalaci regulovaného odtoku a bezpečnostního přepadu do podzemních retenčních nádrží na dešťovou vodu.

Instalace

Pomocí dodávané montážní sady můžete oba prvky současně namontovat do kdekoliv z nádrží na dešťovou vodu, pokud má k tomu uzpůsobené rovné plochy k tomu určené. je plochá.

Jednoduché nastavení hodnoty regulovaného odtoku

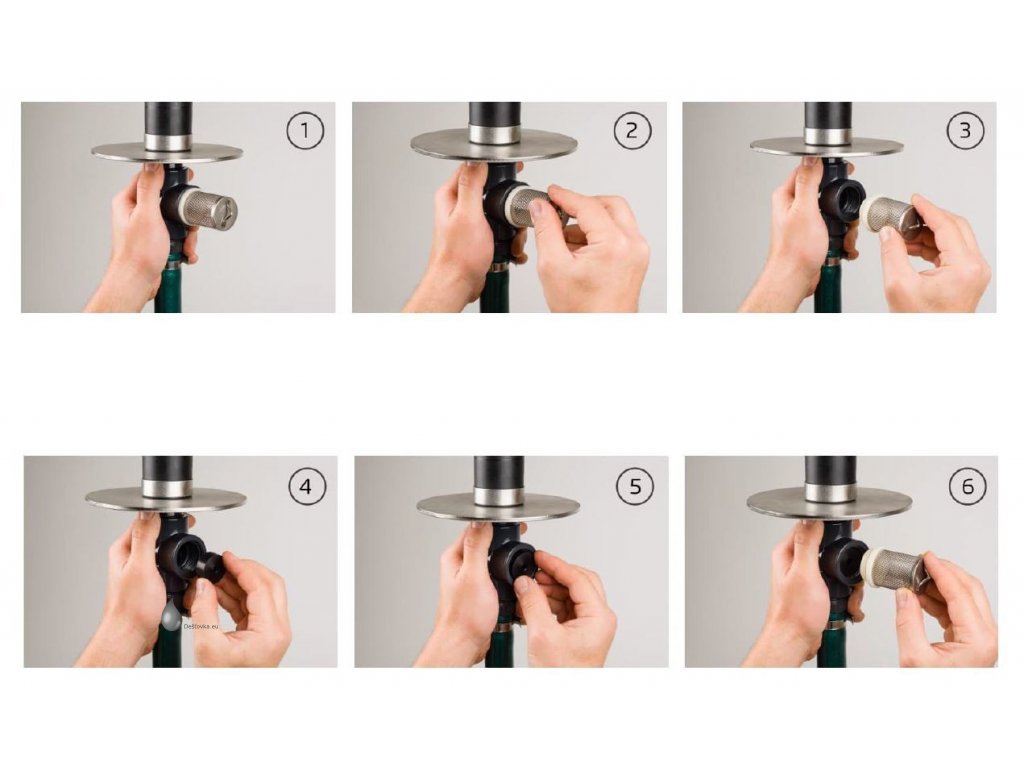

Hodnoty odtoku z retenční nádrže lze snadno a individuálně nastavit pomocí vložených kroužků. Ve výrobním závodě není na škrticí klapce namontován žádný vložený kroužek. Standardní hodnota výboje je tedy 1,0 l / s. Se 4 různými dodávanými vloženými kroužky můžete na jednoduchém sacím filtru nastavit potřebné hodnoty odtoku - čím větší je otvor ve vloženém kroužku, tím vyšší je hodnota odtoku. Lze tak dosáhnout následujících hodnot vypouštění: 0,1 l / s; 0,3 l / s; 0,4 l / s, 0,6 l / sa 1,0 l / s. Resp. dle varianty

Varianty produktu

• 1" - možnost nastavení odtoku 0,1 l / s; 0,3 l / s; 0,4 l / s, 0,6 l / s a 1,0 l / s.

Regulovaný odtok obsahuje sadu nerezových kroužků (vložek), pomocí kterých nastavíte požadovaný průtok. Regulovaný odtok umožňuje nastavení průtoků 0,1 l/s; 0,3 l/s; 0,4 l/s, 0,6 l/s a 1,0 l/s. Vložka s nejmenším otvorem umožňuje průtok 0,1 l/s, vložka s největším otvorem umožňuje průtok 0,6 l/s. Použití bez vložky umožňuje průtok 1,0 l/s.

• 2" - možnost nastavení odtoku 0,66 l / s do 1,64 l / s (Na objednaní)
• 3" - možnost nastavení odtoku 0,83 l /s do 3,85 l / s (Na objednání)

Průměr napojení - vždy DN 100

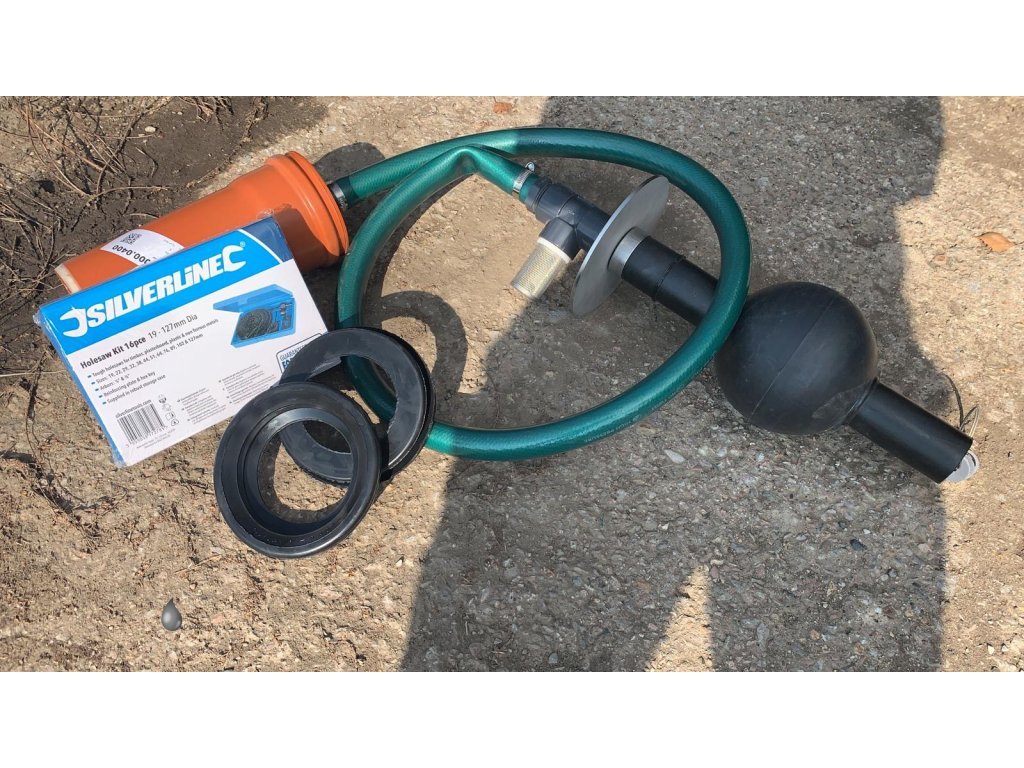

Rozsah dodávky

• prvek regulovaného odtoku vč. hadice a KG napojení odtoku
• 2 kusy břitového těsnění (2x KG DN 100)
• vrtací set do nádrží 19-127 mm
